Funkcijos aprašymas:
2pc sriegio rutulinis vožtuvas yra ketvirčio posūkio vožtuvo forma, kuri naudoja tuščiavidurį, perforuotą ir pasukamą rutulį (vadinamą „plūduriuojančiu rutuliu“), kad galėtų valdyti srautą per jį. Jis yra atviras, kai rutulio skylė atitinka srautą ir uždaroma, kai ji pasukama 90- laipsniais prie vožtuvo rankenos. Rankena yra lygi, suderinta su srautu, kai jis yra atidarytas, ir yra statmena jai, kai uždaroma, todėl, kad būtų galima lengvai patvirtinti vožtuvo būseną.
2pc sriegio rutuliniai vožtuvai yra patvarūs, gerai veikia po daugelio ciklų ir patikimai, saugiai uždaromi net po ilgo nebenaudojimo. Šios savybės daro jas puikų pasirinkimą uždarant programas, kai jos dažnai teikiama pirmenybė vartų ir rutulinių vožtuvams, tačiau jiems trūksta dailios droselio programų.
Jo nerūdijančio plieno 201 ir 304 ir 3016 puikiai tinka įvairiems vandens, naftos ir dujų naudojimui. Dviejų dalių pilno uosto konstrukcija leidžia netrukdyti srautą, minimalų slėgio kritimą ir mažiau skysčių atskyrimą.
1. Darbinis slėgis: 1000psi/1000Wog/PN63
2. Medžiaga: nerūdijančio plieno 201 ir 304 ir 316
3.Mediumas: vanduo, dujos ir aliejus
4. Darbo temperatūra: -20-180 laipsnis
5. Atlenkiamas kamienas
2pc GB stadardo sriegio rutulinis vožtuvas
1. Nominalus slėgis: PN1.6 /2.5 /4.4
2. Nominalusis skersmuo: NPS 1/4 '' -2 "(DN6 ~ 50)
3. Tinkama temperatūra: -29 laipsnis -180 laipsnis
4. Važiavimo režimas: rankinis
Produkto aprašymas
|
Projektavimo standartai |
|
|
Techninė specifikacija: |
GB |
|
Dizaino standartas: |
GB 12237 |
|
Nominalus slėgis |
Pn1.6 /2.5 /4.4 |
|
Akis į akį: |
GB12221 |
|
Galų sriegis: |
ISO7/1 |
|
Testas ir patikrinimas: |
JB9092 |
|
Tinkama terpė: |
Vandens / garo / aliejaus produktai / azoto rūgštis / acto rūgštis |
|
Tinkama temperatūra: |
-29 laipsnis -180 laipsnis |
|

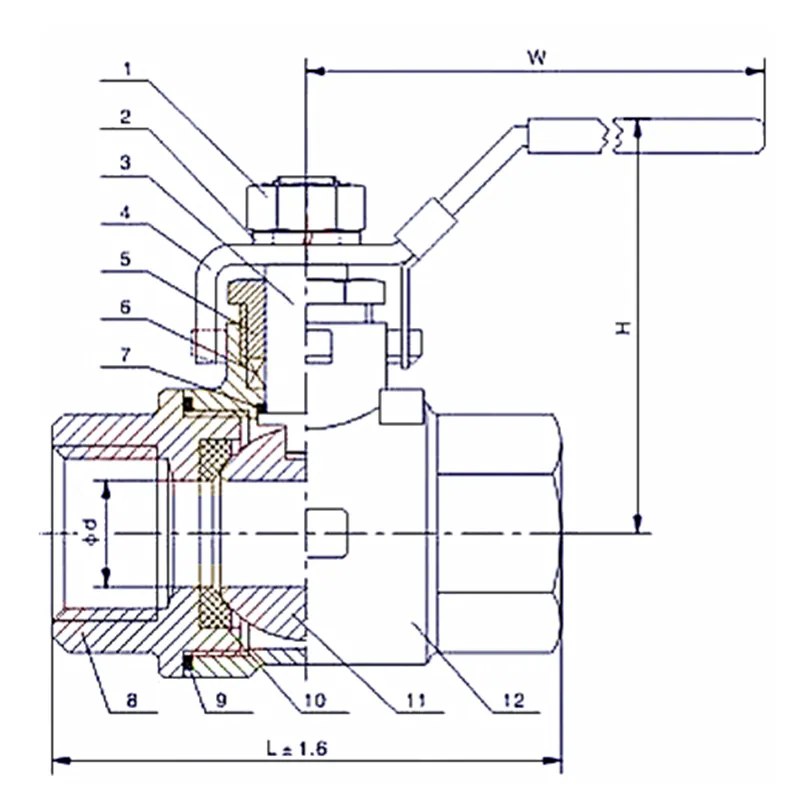

Ne. |
Dalies vardas |
Medžiaga |
|
1 |
Riešutas |
304/316 |
|
2 |
Pavasario skalbykla |
304/316 |
|
3 |
Kamienas |
304/316 |
|
4 |
Tvarkyti |
304/316 |
|
5 |
Liaukos riešutas |
304/316 |
|
6 |
Pakavimas |
Ptfe |
|
7 |
Traukos tarpiklis |
Ptfe |
|
8 |
Bonnetas |
CF8/CF8M |
|
9 |
Tarpiklis |
Ptfe |
|
10 |
Sėdynė |
Ptfe |
|
11 |
Rutulys |
304/316 |
|
12 |
Kūnas |
CF8/CF8M |
|
Pagrindiniai matmenys ir ryšio matmenys |
||||||||
|
1/4'' |
3/8'' |
1/2'' |
3/4'' |
1'' |
1 1/4'' |
1 1/2'' |
2'' |
|
|
d |
12 |
12 |
15 |
20 |
25 |
32 |
38 |
49 |
|
L |
52 |
52 |
60 |
72 |
83 |
96 |
103 |
123 |
|
H |
55 |
55 |
55 |
60 |
70 |
75 |
90 |
100 |
|
W |
90 |
90 |
105 |
115 |
120 |
145 |
175 |
175 |
Rutulinio vožtuvo taikymas
Rutulinio vožtuvas, atidarymo ir uždarymo dalys (rutulys), vairuotas vožtuvo koto, ir aplink rutulinio vožtuvo ašį, kad vožtuvo sukamas judėjimas. Gali būti naudojamas skysčių reguliavimui ir valdymui, 2pc sriegio rutuliniai vožtuvai paprastai yra horizontaliai montuojami vamzdyne
Rutulinių vožtuvų klasifikacija
Pagal struktūrą:
Plūduriuojantis rutulinis vožtuvas, fiksuotas rutulinis vožtuvas, V rutulinis vožtuvas, trijų krypčių rutulinis vožtuvas, rankinis rutulinis vožtuvas, pneumatinis rutulinis vožtuvas, elektrinis rutulinio vožtuvas, suvirinimo rutulio vožtuvas ir pan.
Rutulinio vožtuvo charakteristikos
① Linkų skysčių atsparumas ir mažas tūris.
② SUSIGINKAS ir patikimas, geras antspaudas.
③ Konventinis veikimas, greitas atidarymas ir uždarymas.
④Simple struktūra, patogi priežiūra.
⑤ Gali būti taikomas platus naudojimo asortimentas, didelis vakuumas ar aukštas slėgis.
